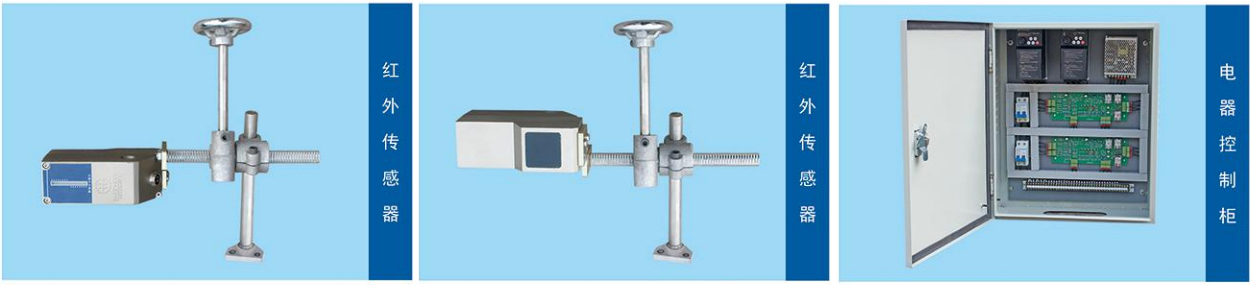

SH-TB10A型红外线探边装置是集光机电为一体的新一代探边装置，它广泛用于纺织印染行业中。它通常应用于热风拉幅定型机和包装设备的进口处。当进布处织物布边不断变化时，该装置能够自动调整针板、链轨的位置，从而使布边正确纳入针板，使加工织物布边的上针宽度保持一致。
SH-TB10A型红外线探边装置利用远红外光检测，它具有普通光或机械传感器无法比拟的优点。不但抗干扰能力大大优于普通光电传感器，且灵敏度高于普通光电和机械传感器，它对织物的颜色和厚薄几乎无要求。同时变频控制系统提供了宽阔的调速范围，能够适应不同的车速要求，且跟踪速度快，力矩恒定，且稳定性好，故障率极低，能够保证装置长期稳定工作。机械传动系统采用摆线针轮拖齿轮齿条，具有体积小，传动比大，传动精度高和传动力矩大等特点。该装置可同任何型号的定型机、拉幅机配套，也可以对任何型号的老式定型机、拉幅机进行技术改造。
| 位置精度 | ≤1mm |
| 驱动力 | ≥3500N |
| 允许最高车速 | 120m/min |
| 工作电源 | 单相220V50HZ或三相380V50HZ |
| 最高跟踪速度 | 180mm/s |
| 响应时间 | ≤150ms |
| 三相异步调速电机额定功率 | 370W |
| 三相异步调速电机额定转速 | 1400r/min |
| 工作方式 | 不接触数字式十档LED指示织物位置 |
| 比例输出有效行程 | 6mm |
| 工作电源 | 12V |
| 模拟输出电压 | -10V-0V-10V |
| 总电流 | 约300mmA(一对) |
| 工作环境要求 | 红外传感器-30-75℃，电机-30~50℃，控制器-30~50℃，相对温度≤85% |

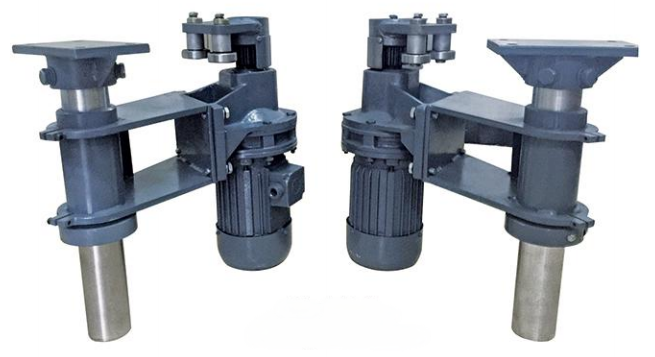

驱动机构

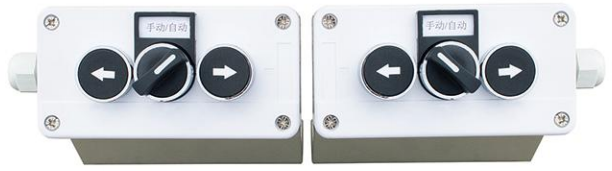

控制开关
